Electronics and Applied Science - آموزش رسم انواع دیگر نمودارها در نرم افزار MATLAB

نمودارهای دو بعدی، سه بعدی و سطوح

این نمودارها در پست 45 و 47 آموزش داده شد است برای مشاهده ی آنها به این پست ها مراجعه فرمایید.

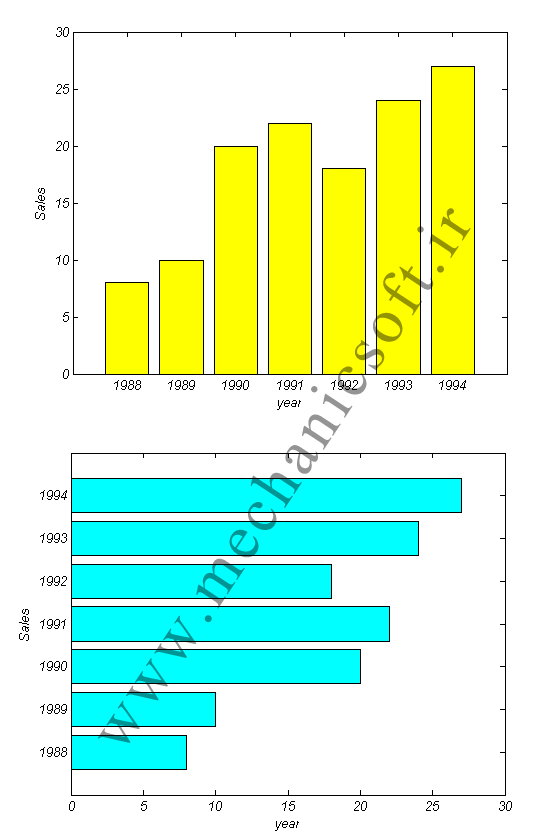

نمودار نوار عمودی

برای رسم نوار عمودی از دستور bar  به صورت زیر استفاده میشود. در این مسال قیمت محصول یک شرکت را بر حسب سال نشان داده می‏شود.


%Vertical Bar Plot

year=[1988:1994];

sle=[8 10 20 22 18 24 27];

bar(year,sle,'y');

xlabel('year')

ylabel('Sales')

نمودار نوار افقی

برای رسم نمودارهای نوار عمودی از دستور barh  به صورت زیر استفاده میشود. مثال قبل با استفاده از این دستور رسم می شود.

%% Horizental Bar Plot

year=[1988:1994];

sle=[8 10 20 22 18 24 27];

figure(2);barh(year,sle,’c’);

xlabel(‘year’)

ylabel(‘Sales’)

نمودار پله ای

برای رسم نمودارهای پله ای از دستور stairs استفاده می شود. مثال قبل با استفاده از این دستور رسم می شود.


%% Vertical Stair Plot

year=[1988:1994];

sle=[8 10 20 22 18 24 27];

figure(3);stairs(year,sle);

xlabel('year')

ylabel('Sales')



نمودار ساقه ای

 برای رسم نوارهای ساقه ای stem  به صورت زیر استفاده میشود. مثال قبل با استفاده از این دستور رسم می شود.

%% Stem Plot

year=[1988:1994];

sle=[8 10 20 22 18 24 27];

figure(4);stem(year,sle,'b');

xlabel('year')

ylabel('Sales')

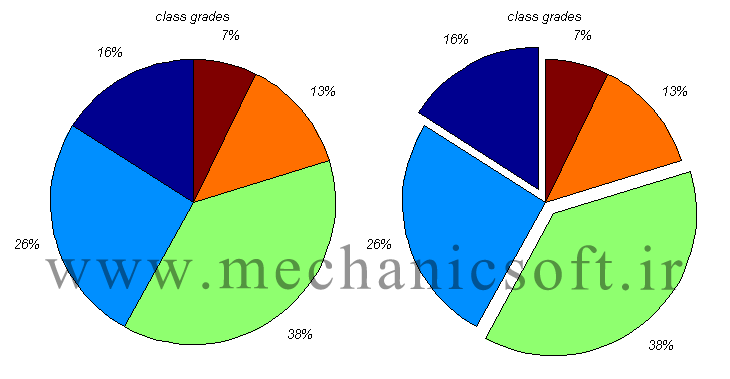

نمودار دایره ای

برای رسم نمودار دایره ای از دستور pie به صورت زیر استفاده می شود. در مثال زیر داده های داده شده  بر حسب درصد درنمودار دایره ای رسم می شود.


%% Pie  Plot

grd=[11,18,26,9,5];

figure(5);pie(grd)

title('class grades')


نمودار دایره ای جدا شده

برای رسم نمودار دایره ای جدا شده از دستور pie استفاده می شود. با این تفاوت که یک بردار نیز تعریف میشود که هر تکه را که قرار است جدا باشد با عدد یک و هر قطعه که قرار است چسبیده باشد با عدد صفر نشان داده میشود. همان مثال فوق با جدا  کردن یک قطعه به صورت زیر است.


%% Pie explode Plot

grd=[11,18,26,9,5];

explode=[1 0 1 0 0];

figure(6);pie(grd,explode)

title('class grades')

نمودار قطبی

برای رسم نمودار قطبی  از دستور polar استفاده میشود. برای مثال در مثال زیر یک نمودار قطبی ضمنی رسم شده است.

%%  polar Plot

t = 0:.01:2*pi;

figure(7);polar(t,sin(2*t).*cos(2*t),'-b')


برچسب ها: هومان نجف زاده ،
